先日フィット GE6 用に
CAROZE『M-03』というリアビューカメラを購入してたので取り付けを行いました
2012-08-29 13.03.17


まず今回参考にさせて頂いたフィットのリアビューカメラ取付のブログです
基本この紹介されている手順で行いましたが
大きく違うのがリアワイパーモーターの取り外しです
吾輩の場合モーターの取り外しは必要がないと判断しまして外さないで行いました

フレキシブルラゲッジボード取り外し
トランク


リアパネルライニングを外します
トランク前カバー


側面のカバーは後部シートベルトが通ってますので切れ目から外します
側面カバー


リアワイパーを外す前に位置の印を付けておきます
リアワイパー位置印


ワイパーのネジ部を覆っているカバーを広げるように手で広げて外します
リアワイパーネジ外し


テールゲートの取っ手を外します
トランク取手カバー


トランクを開けた状態で上部側のカバーを外します
トランク取手カバー外す


後は力任せにカバーを外します
トランクドアカバー外し


何個かは車体側にクリップが取り残される場合があるので
その場合は外してカバー側に取り付けておいてください
取り残し


リアガーニッシュを固定している唯一のネジを外します
リアガーニッシュ固定ネジ


その後まだどこかに固定ネジが隠れているんじゃないの?ってくらい固く止まっていますが
ここも力を加えてリアガーニッシュを外します
今回も車体側にクリップが取り残されてしまいましたが
コレも外してガーニッシュ側に取り付けてください
リアガーニッシュ取り残し


リアガーニッシュを取り外した後に傷が付かないように養生テープを貼ってから作業しました
リアガーニッシュ養生


この時注意しなければならなかったのが
リアガーニッシュの車体側に触れる面に付いていたスポンジ状のテープ

吾輩はそれに気が付かないで養生テープを巻いてしまい
最後にテープを剥がしたら一緒にスポンジ状の保護テープも剥がれてきてしまいましたので
今後される方はこの点を注意してください
リアガーニッシュテープ剥がれ


カメラの取付位置を決めて取り付けネジ径が6mmだったので
手元にあった7mmでリアガーニッシュに穴開けしました
取り付け位置決め


そして車体の内部に配線を通す為に2つのへこみがある内の一つを
同じく7mmで穴開けをしてサビ防止の為にタッチアップペイントしました
穴開け



その後カメラの向きを一度確認したかったので
カメラをリアガーニッシュに仮止めして一度車体に取り付けしました

追記:これから取り付けられる方はなるべくカメラの取り付け位置を車体側に寄せた方が良いです
写真の取り付け位置だと雨や雪がそのままボディーからカメラ前に伝って来てしまうので
あまりよろしくなかったです(T.T)
カメラ仮取り付け


カメラの向きを確認後カメラのコードをカーモニターまで引っ張っていくんですが
写真はここから針金を通してカメラのコネクターを引っ張り出した写真です
トランク配線1


そして吾輩の購入した商品ではここから電源取り込み用の線とモニターまでのコードが一緒になっていまして
丁度、カメラ側のコードの長さがここまでだったので
モニターまでのコードを反対側のゴムパッキンを外した側から針金を通してしここまで引っ張ってきます
トランク配線2


その後、引っ張ってきたコネクターをそのままゴムの中も通してカメラ側のコネクター側に出して繋げました
その時、なんか振動やちょっとした力が加わるとコネクターが外れそうな感じがしたので振動でコネクターが接触して音が出無い様にテーピングして対策をしときました
コネクター外れ対策


トランク上部から下部に持って来た所で
カメラ用の電源をバックランプから取る為に線を結線しマイナスも丁度ここにアース在ったのでここに結線しました
バックランプ線電源入力


実は最初、購入したカメラの消費電力が100mAだったので
常時通電のアクセサリー電源にする為に備え付けシガーソケットを分解して繋ぐ予定にしていたんですが
備え付けのシガーソケットを分解して見てみると非常に線が細くて結線不良が起きそうだったので諦めました
シガーソケット内部


後は車の側面のステップカバーを外して運転席へ
そして運転席の下カバーを通してFH-770DVDのモニター映像入力に結線で終了です

写真は暗いですが後部ステップカバーから運転席のステップカバーにコードを通す為に
途中にある運転手のシートベルトの固定ネジで一緒に止まっているカバーを緩める為に一度外しました
シートベルト外し


そして今度はFH-770DVDのモニター側の配線
吾輩の購入したパイオニア carrozzeria 5.8V型ワイドモニター/DVD-V/VCD/CD/USB/チューナーメインユニット FH-770DVDでは
シフトレバーをバックに入れた信号をバックランプのリード線から検出して
自動でモニターがカメラビューに変わります。

パイオニア carrozzeria 5.8V型ワイドモニター/DVD-V/VCD/CD/USB/チューナーメインユニット FH-770DVD パイオニア carrozzeria 5.8V型ワイドモニター/DVD-V/VCD/CD/USB/チューナーメインユニット FH-770DVD
(2012/02/15)
パイオニア(Pioneer)

商品詳細を見る


なので運転席の足元にあるヒューズボックスからバックランプへのリード線が伸びていますので
ヒューズボックスまでバック信号入力の配線を持って行ってここの緑の線に結線しました
※実はこのヒューズボックスの作業は色々な面で辛いし時間もかかりました
簡単に済ませたい方や分からない方は
素直に後部ブレーキランプまで配線した方が楽ですし時間短縮できると思います
フューズボックスバックランプ線



取扱説明書では後部のバックランプまで配線しそこでリード線に結線する形になっていて
8mも線が在るんだけどヒューズボックス側で結線したので残りは束ねてモニター裏にしまっておきました
バックランプ線結線


そして最終確認です
バックギアに入れてモニターに後部画像が映ることを確認しました

モニター上部に表示されている注意案内は
モニター側から常時表示されていて消す設定がありませんでした
中央部から下部に表示されているガイドラインとSTOP表示は
購入したカメラ側の設定でこちらは設定で消す事も可能です
最終確認


最後に後部の取り付け終了後の写真です
最初の予定ではナンバープレートの取り付けネジをそのまま利用して
カメラを取り付ける予定だったのでボディーカラーを同色の白にしたんですが
その後取付けのネジ径とナンバープレートの固定ネジ径が偶然同じでした
これだとカメラを下向きに合わせられるのか微妙だったので購入後に
純正のカメラ取り付け位置に変更しました
取り付け後


なんだかんだで取付に正味4時間程かかりました
今回、側面のカバーを外して作業しましたが外さなくても取り付けは可能だと思います
ただ外した方がコードを運転席側に取り回すのが楽ですしバックランプ側で電源を取る場合も作業しやすいです

参考書類:フィット(PDF書類)http://www.katch.ne.jp/~atsuro/FIT/ALPINE_148_0710_a.pdf
関連記事
2012年08月29日 (水) 14:31 | 自動車 | 編集 |
フィットにリアビューカメラを取り付ける為に注文したカメラが届きました。
2012-08-29 13.03.17

中身には、本体、ケーブル、シガーソケット、取扱説明書、両面テープ、取り付けネジ等が入っています。
カメラ内容

カメラ本体には、レンズ面に保護シールが貼られていました。こういう気遣いいいね。
カメラ本体

実際の取付は今週末にしようと思いますが、初期不良などを確認する為にFH-770DVDに接続して動作確認をしました。
カメラ画像

写りに問題は無く一安心。
取り付ける位置によっての写りの確認もしたんだけどここで問題発生!
カメラを手元にあった古い両面テープで仮止めしてたんだけど粘着力が弱くて床に落下!

壊れることは無かったけど、取り付け前から、カメラボディーに無数の傷と塗装剥がれが出来てしまって一応補修ペンで一応目立たないようにしました。

そしてもう一つが、取付位置ですが、最初穴開けとかが必要無くて作業が簡単なナンバープレートの固定ネジを利用して取り付ける予定だったんだけどネジ径が6ミリでカメラ側のネジ径と一緒でした。
巷ではネジ径が8ミリとか7ミリの物も出回っているのでまさか自分の車のネジ径が同じ6ミリを採用しているとは思っていなかったです(^^;
買う前にネジ径確認しとけ!ですよね。(笑)
取り付けネジ

これだとカメラを回しながら下向きに合わせる事になるのでしっかり固定できないのでちょっとよろしく無いかなぁ。
ナンバープレート側の取り付けに合わせて白色のボディーカラーにしたんだけど、うっかり落として見栄えが悪くなったし、これだと手間がかかる穴あけ等をして純正のカメラが付いている場所に取り付ける事になりそうです。
純正の取付場所だったら正直、黒が良かったな。

カメラに表示されているガイドラインを消すことも出来るんだけどしばらくはこのままかな。
関連記事
2012年08月26日 (日) 23:49 | 自動車 | 編集 |
今日の新聞で全労済の自動車保険の一面広告が出ていたので見てみるとちょっと興味が湧いたので見積りを出してみました。

同じ補償では比べられなかったのですが、結果は共済でお馴染みの出資金1,000円を加えても今支払っている保険料よりちょっとだけ、500円程お安い。

まぁネットで見積りやキャンペーン等をしてから加入するといろんな特典がもらえるしどうとも言えないけど、全労済は地元にも支店があるのでちょっと安心かもね。

来年春の更新の時に再度見積りしてみようと思います。




関連記事
2012年08月25日 (土) 23:09 | 自動車 | 編集 |
最近、カーオーディオを新調したおかげで色々な誘惑に駆られます。

今までに、バックカメラの取付に商品を注文しモニターに日差しが入って見づらいのでサンシェードも注文。

USBポートに接続する為の延長コードにそのついでに携帯充電器を購入しました。

そして今は、フィットの4スピーカー化です。
オーディオレスでフィットを購入した時には、フロントドアに2スピーカーは標準で付いてきました。
それに先月壊れたカーオーディオを交換したせいで、今までは2スピーカーで充分だったのに、最近4スピーカー化に興味が湧いて来ました。

それも、ネットでうっかりスピーカーを交換するブログ(フィット改造 スピーカを交換(1):マグマ大使の道具箱)を読んだせいなのですが、今まで安くても1万円前後は掛かると思っていたので5,140円で4スピーカーに出来ると解ったらちょっと交換にぐらっと気持ちが傾いています。


パイオニア carrozzeria 17cm2ウェイスピーカー TS-F1720パイオニア carrozzeria 17cm2ウェイスピーカー TS-F1720
(2011/10/22)
パイオニア(Pioneer)

商品詳細を見る


下位モデルで16cmタイプの物も5,078円で売られているのですがコレをフィットに取り付けるにはスピーカー取付けキット(希望小売価格3,150円)を追加で購入しなければならないので音質も良く取付キットが同梱されているTS-F1720の方が絶対にお得です。

オートバックスの溜まっているポイントでとネット価格を調べてみるけどオートバックスだと6,680円かぁ。Amazonと1,500円も価格差があるとオートバックスのポイントを利用して購入するのも抵抗があるなぁ
関連記事
2012年08月25日 (土) 14:38 | 自動車 | 編集 |
パイオニア carrozzeria FH-770DVD を購入して早いものでもうすぐ1月経ちますが、色々使っていて段々不満な点が出てきました。

・新製品が発売されました
carrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニットcarrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニット
()
カロッツェリア(carrozzeria)

商品詳細を見る

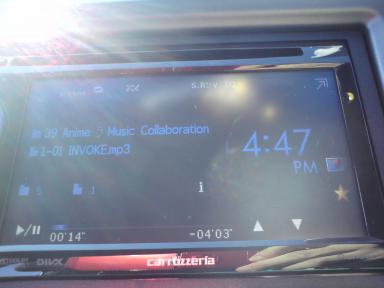

音楽再生では、予想していたけどファイル名の文字化けが発生
写真では見にくいですが、ファイル名”39 Anime × Music Collaboration '02-'07”の”×”が”ラ”の表示になっています。一応×には機種依存とそうでない文字があるみたいで、発生を確認してから機種依存文字では無い方の”×”にしたのだけれど表示はかわらず。
もう面倒なので次回焼く時は、半角英字の”x”にして焼き直します。
文字化け


そして次が、以前時計表示が小さい事は書き込みましたが、その後いろんな操作をしていて他のアイコン表示も表示が基本小さくてアイコンで動作状況を表示していなくそのアイコンの横に文字で小さく更に青文字表示なので走行中は確認がすごくしにくく危険です。
アイコン表示
上の写真では、上部の左からソースアイコン表示でROMの表示でここまではアイコンの絵もソース毎に代わりいいんだけど、その隣りからの再生範囲切替のアイコンと、ランダム再生のアイコン等は基本このままで変わるのは、そのアイコンの右下に表示されている文字だけです。
アイコンでも小さいのに更に小さい文字で表示ってどうにかなりませんかね?

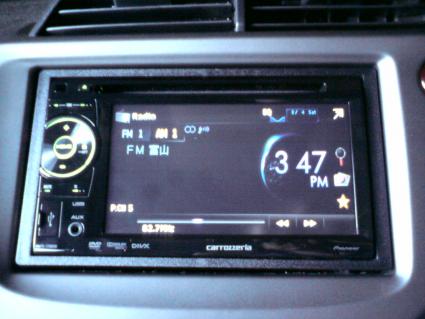

ラジオ画面では、基本放送局名と受信周波数の表示ですが、自分の場合は壁紙設定で周波数表示エリアは時計表示に変更しています。
これも、プリセットされた放送局を選ぶ時には右側の虫眼鏡のアイコンを押してプリセットした放送局リストを表示してから選択と2ステップ。
これもできたらプリセットチャンネルをアイコン表示にしてワンプッシュで選択できたほうがいいなぁ。
ラジオ画面
極めつけが、放送局名の表示!
まず受信している周波数に登録されている局しか表示できないのです。
コレには参った。
ローカル局の難視聴地域用の周波数やコミュニティーラジオ名は一切入ってなく偶然他地域の放送局があればその局の表示で、無ければ”でーたーなし”と言う表示を選ぶ事しか出来ない。
複数ある時はマニュアルでその中の局名に変更できるのだけど自分で放送局名をインプットするとか空欄表示と言う選択が無く残念です。
 追記※放送局リストの最後に空欄があり放送局名無し表示をする事が可能でした。

もっともっとも〜と残念なのが、写真で表示されている放送局名。
一見間違っていないように見えるけど、正確には”FMとやま”で、ひらがな表記なんだよぅ!

そして、モニター表示なので解ってはいたけどやはり、日差しが入ると全然見えない。
フィットの取付が上向きの取付なので更に見づらい。

そこで、サンシェードを注文しました。
後日取付します。

そうそうついでに、バックカメラも注文しました。
バックカメラ
最初、この前のモデルでP-02と言うのでポチっと注文したんだけどその後に、サマーセールと言う事でか同じ価格3,880円でカメラ性能が良いM-03と言うのが目に止まって販売店にメールをして注文変更をお願いしました。

先ほど、変更をお願いした型番で確認メールが届いていたので変更できて良かったです。




関連記事
2012年08月21日 (火) 20:37 | 映画・ドラマ・アニメ | 編集 |
楽天レンタル ツタヤディスカス
定額プラン スタートプラン ベストプラン 定額レンタル4 定額レンタル8
1,200円 2,400円 980円 1,958円
レンタル枚数 4枚/月 8枚/月 4枚/月 8枚/月
*9枚目から旧作DVD借り放題
自動繰越 最大4枚 最大8枚 最大4枚 最大8枚
単品レンタル どちらも月会費の掛からない単品レンタルのプランあり
レンタル期間 10泊11日 13泊14日
*現在30泊31日のキャンペーン中
同時貸出 最大20枚 最大16枚
料金 新作  1枚280円+送料:300円~ 1枚525円(送料込み)〜
 16枚3,192円(送料込み)
旧作  1枚50円+送料:300円~
延滞料金 1日につき80円/1枚 1日につき53円 /1枚


現在、楽天のスポットプランに登録して旧作CDを借りようと思い借りたいCDを十数枚登録してあるんだけど、送料がかかるのでまとめて7枚前後を借りようと思ってもタイミング良く揃わないので全然借りれません。

システム上の問題だと思うけど楽天の場合、2枚組のCDも1枚ずつに分けられていて揃って在庫が在る表示が出ているのも稀です。

そこで、他の宅配レンタルサービスを調べるとツタヤディスカスが楽天より旧作の在庫も種類も豊富で2枚組CDも1組で表示されているし料金も安いときた。

定額レンタル8に関しては、月9枚目以降は旧作DVDに限り借り放題という特典まであります。
コレは音楽CDを優先に8枚借りた後に旧作DVDを借りまくるという手もありかな?と思ってます。
音楽CDは基本iTunesに取り込むだけなので届いたその日に返却ポストに入れられますからね。

単品レンタルは、新作はツタヤディスカスの利用の方が安く、旧作は楽天レンタルの方が安いです。

でも自分の場合、正直な所毎月8枚もDVDやCDを借りる事が在るのかな。

関連記事
2012年08月18日 (土) 20:21 | 自動車 | 編集 |
先日からオートバックスから届いている2つのDMは、ポイントの大バラマキ状態でして正直な所、ここまでしないと客が来ないくらい経営がやばいの?と思うくらいです。

DM1   DM2

今日は、その届いていたDMの左側の第二弾特典を使用しに行ってきました。
以前、第一弾で300ポイント頂いていて今回の第二弾は、買い物したら手持ちのポイントを2倍!最大2000ポイントまで加算してくれるというものでして自分の場合は、最大の2000ポイントの加算でした。

そこで、正直な所買う物も無かったのですが今年で無効になるポイントもあるのでなにか無いかと物色して結局、カーナビのカバーをチョイスしました。
ナビカバー

1,680円の商品でしたがDMのスペシャル特典の10%引きで1,512円になりそれを加算された2000ポイントで交換してきましたので商品を頂いた上に更に手持ちのポイントに488ポイント加算されました。

・第一弾で300ポイント加算られた案内(左)と第二弾で商品とポイントを頂いたレシート(右)
ポイント

さて、まだ11月末まで使用可能の500ポイントプレゼントのDMが残ってます
次回は冬にこのポイントを使用してオイル交換だな

まぁ”経営がやばいの?”って最初に書きましたけど自分がネットで22,000円台で購入したパイオニア carrozzeria 5.8V型ワイドモニター/DVD-V/VCD/CD/USB/チューナーメインユニット FH-770DVDは、この店では32,800円という強気な価格設定で店頭売りしているので、まぁ利益出ているんでしょうね。きっと



関連記事
2012年08月18日 (土) 00:27 | Mac | 編集 |
MacのiTunesからパイオニア carrozzeria FH-770DVD用の音楽DVDを作成しているんだけど使い勝手がいまいち。

実は、メニューから”プレイリストからディスクを作成”すると作成毎にDVD-RWに書き込んだファイルがアーチスト毎のフォルダに分離されて書き込まれていたり、一切フォルダ無しで書き込まれたりします。

・フォルダが一切作成されずに書き込まれたDVD-RW
スクリーンショット 2012-08-17 21.31.49



・アーチスト毎に分かれてその下はアルバム毎に分かれファイルが書き込まれたDVD-RW
スクリーンショット 2012-08-17 20.371.46

自分としてはアーチスト毎にフォルダが作成されてその下にアルバム毎に分かれたDVDが焼かれていて欲しいんだけど、この設定で焼く方法が解りません。
まぁ勝手にファイル名の頭にナンバーが振られるのはFH-770DVDでも勝手に数字が割り振られるので許すとしてどういう焼き方をしたらフォルダ毎に分かれたファイルが自動作成されるのかが解りません。

原因が解らないので、今回はディスクイメージを作り手作業で作りましたけど、今後の事を考えると原因解明したいなぁ
関連記事
2012年08月15日 (水) 16:28 | 自動車 | 編集 |
今日は、パイオニア carrozzeria FH-770DVD に在るUSBポートに関してです。

・新製品が発売されました
carrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニットcarrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニット
()
カロッツェリア(carrozzeria)

商品詳細を見る



以前のカキコでUSBメモリを直挿しすると特に夜間アクセスランプが気になると書きましたけど、その後iPodを接続していてもケーブルがすごく目障りで気になります。
これは、USBポートが前面に付いているので仕方が無いことなんですけどこの件では、購入時に悩んでいたパイオニア CD/USB/SD/チューナーメインユニット DEH-770 の方が後部に接続ポートが在り別に接続ケーブルが付いているので個人的にはこちらの方が良かったです。

パイオニア CD/USB/SD/チューナーメインユニット  DEH-770パイオニア CD/USB/SD/チューナーメインユニット DEH-770 DEH-770
(2012/02/01)
パイオニア(Pioneer)

商品詳細を見る


そこで、お盆休みで暇していましたので買い物に出たついでに100円ショップで物色しましてUSB延長用ケーブルとUSB接続の携帯電話充電器を購入してきました。
(開ける前に写真を撮るのを忘れてました)

USB延長ケーブルは、リール式のタイプだとコネクターも通常の物より小さくてケーブル自体も細くてグット!でした。 ただ長さが70センチとちょっと心配だったので通常タイプの延長ケーブルも1mで在ったのでこちらも保険で購入してきました。

携帯電話の充電器も今まで外出中にバッテリーが無くなる事が無くて車内で充電する機会が無かったので持っていなかったのですが、最近バッテリーが寿命の様ですぐに残量無しになるのでこちらも安いし保険で購入してきしました。
USBポート接続写真

USBポート

取り付けて動作確認した所、iPod,携帯電話充電器のどちらも問題は無さそうです。
でも携帯電話への充電目安が約2時間って、すごく時間が掛かるなぁと思って調べてみると通常の純正ACアダプター使用でも約140分と普通に時間掛かるものなんですね。
いつも電池パック3個を、昔使用していた携帯電話機を充電器として使用して充電済みの電池パックを入れ替えて使用してましたからうっかり充電に時間がかかる事を忘れてました。
関連記事
2012年08月13日 (月) 19:14 | 日記 | 編集 |
今日地元新聞に興味深い記事が載っていました。

北日本新聞 天地人 2012.08,013付
ーーー以下 コピー・ペーストーーー
 「雨の日は傘を差さないと、頭がはげるぞ」。半世紀近く前、こんな注意を親や先生たちからよく聞かされた。

 思い出したのは文科省の発表がきっかけだ。大気中から降ったストロンチウム90の濃度が福島第1原発の事故の影響で福島、宮城を除く東北、関東の10都県で過去11年間の最大値(1平方メートル当たり0・3ベクレル)を超えた。茨城が20倍の6だった。驚いたのはむしろ過去の最高値だ。米ソ中などが核実験を繰り返した1960年代前半は、宮城で最大357・8など、けた違いの数字が出ていたという。

 富山は?と、文科省の「環境放射線データベース」を調べると、88年以降しか記録がなかった。63、64年では新潟の最高値が206・8、石川174・6、福井146・9だった。富山は推して知るべしか。ほかの3県は原発立地県だけに、計画段階から観測していたようだ。まさか富山だけ県民の健康を守る政策が弱かったとは思いたくない。

 ストロンチウム90の半減期は29年だ。当時の少年、少女たちは大人になり、子どもをつくって今を生きる。目に見えない物質だけに、過敏にならなくてもその影響を冷静に見届けたい。

 被爆国の国民にしては、放射能の影響にやや無関心ではなかったか。3・11では政府も汚染情報をきちんと住民らに流さなかった。その罪は重い。防災は事実を伝え、知ることから始まる。
ーーーーーー
この記事を読んでみて、それじゃー今の原子力発電所での事故で騒がれていることはいったい何?って思ってしまいました。

今騒がれている数値とは桁違いに違います。
ちょうどこの時期に生まれ育って、その地域の農作物を食べて育った私を含めて同世代の人に今騒がれている将来における人体への放射能の影響は一切出ていないと思います。

政府もこういう過去のデーターが存在するのであればもっともっとこのデーターを活用して安全を訴えるべきです。

情報が飛び交う現代社会において、危険とだけ過敏に反応して報道するマスコミに助長されて騒ぎたてる人たち。

記事にある通りもっと冷静に見ていきたいです。

”当時の少年、少女たちは大人になり、子どもをつくって今を生きる。目に見えない物質だけに、過敏にならなくてもその影響を冷静に見届けたい。
 被爆国の国民にしては、放射能の影響にやや無関心ではなかったか。3・11では政府も汚染情報をきちんと住民らに流さなかった。その罪は重い。防災は事実を伝え、知ることから始まる。”
関連記事
2012年08月05日 (日) 23:04 | 自動車 | 編集 |
昨夜から、パイオニア carrozzeria FH-770DVD で動画をDVD-RWで再生出来るように作業をしていました。

・新製品が発売されました
carrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニットcarrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニット
()
カロッツェリア(carrozzeria)

商品詳細を見る


元の動画ファイルを編集してからaviファイルに変換するのですがここで問題が起きました。

編集というのは、昔の4:3の画面比率の画像で良く上下に黒い帯があるものがあるんだけど16:9画面だとその部分を削除しておけばより大きく画面に表示されます。

先日紹介した動画変換アプリ:Kigo Video Converter でも削除できるのですが出力指定する画面サイズに16:9比率の画面サイズが無い事に今更ながら気が付きました。

今まで、サイズ指定はメニューの”original”を選んでいたのでうっかりです。
これは画面等の変換設定しているファイルを書きなおすことで簡単に変更でしました。
設定方法は、画面サイズ指定以外を設定したい設定にしてファイルを一度カスタマイズ保存します。するとLibraryフォルダ内に”profiles.xml”というファイルができますのでそれをテキストエディタ等で開き画面サイズ指定部分のみ書き換える事で可能です。

今回はHandBrakeを使用しました。
ただし、最新のHandBrakeでは、aviファイルの書き出しが出来なくなっているので、対応している旧バージョン0.9.3を使用しての編集でした。

編集後、毎回DVD-RWに焼くのを簡素化する為にイメージファイルを作ってから焼いたのですが、写真のように”Unplayable Disc”と表示されうまく行きません。
Unplayable Disc

前にうまく表示された時は、簡単にDVD-RWをパソに入れて表示されたDVD-RWのFolderにファイルを入れて焼いただけでした。

なので、今回のディスクイメージする時も同じMacOS拡張のフォーマットでも大丈夫と思っていたのですが、結果から言うとMS-DOS(FAT)でフォーマットしてやっと読み込んでくれましたヽ(^0^)ノ
MS-DOS(FAT)フォーマットだとMac使えるファイル名の文字で使えない文字が文字化けするので嫌なんですけど仕方がないですね。

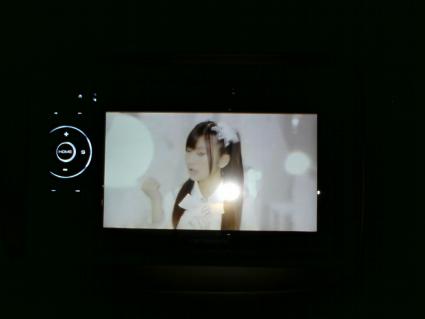

その後、動画再生で編集中にも気になっていたAKB48のフライングゲットのPVを見てみました。
フライングゲット

すると予想通り映像がカクカク動いて更に音ズレも起きてました。
この動画は写真の通り元が16:9比率の動画だったのに上下の黒帯をカットしようと更に編集したのですが、どうやら16:9の画面比率より横長の画像になると未対応のようです。

フライングゲットの動画、黒帯をこのまま残すべきかそれとも黒帯と合わせて画面比率を合わせる為に両サイドも削除するかですね。

関連記事
2012年08月04日 (土) 18:12 | 自動車 | 編集 |
先日の仕事帰りに、新しく買ったカーステの設定を走りながらしていたら、よそ見でフロントのタイヤが縁石に接触!

被害は、80キロぐらいだしてもハンドルはブレないし車体にも損傷は無く、スチールホイール部の接触傷とフルホイールキャップが衝撃でどっかに飛んでいった様で見つからずホイールキャップ損失で運良く済みました。

ネットで、フルホイールキャップを調べてみたら社外品でも4,5千円で4枚セット購入できる様なので、今日はディーラーに行って値段を聞いて来ました。

すると、純正品は1枚6千円程するという(T_T)高〜っ!
中古の在庫品があることを期待したんだけど在庫は無くて注文なので、客によってはこの機会に安いアルミホイールにする方も居るというけど、それだとさらに出費するんじゃない?
ネットオークション等で探す事も勧められたので今回は、注文しないで調べてみると中古で1枚1000円。送料も同じく1000円で合計2,000円で出てました。

社外品だとホイールに合わなかったりすぐに外れてしまう問題もあるようだしこれで充分です(^^;
関連記事
2012年08月04日 (土) 17:55 | 自動車 | 編集 |
フィットにパイオニア carrozzeria FH-770DVD を取り付けてから3日が経ちましたので、今までのまとめや使用感など。

パイオニア carrozzeria 5.8V型ワイドモニター/DVD-V/VCD/CD/USB/チューナーメインユニット FH-770DVDパイオニア carrozzeria 5.8V型ワイドモニター/DVD-V/VCD/CD/USB/チューナーメインユニット FH-770DVD
(2012/02/15)
パイオニア(Pioneer)

商品詳細を見る



・新製品が発売されました

carrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニットcarrozzeria カロッツェリア FH-780DVD 6.1V型ワイドVGAモニター/DVD-V/VCD/CD/USB/チューナーメインユニット
()
カロッツェリア(carrozzeria)

商品詳細を見る

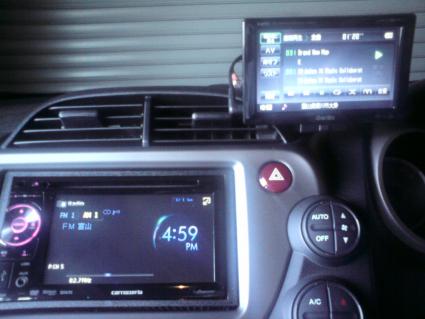

まずは、取り付けた状態の写真ですが、カーナビの音楽リスト表示画面とパイオニア carrozzeria FH-770DVDのラジオ表示画面と一緒に写してみました。
車載画面2



パイオニア carrozzeria FH-770DVDの単なるラジオ受信表示画面だと表示する情報量が少なく無駄に画面が大きく感じてしまいます。
なので別に無意味で必要ないと思うラジオバンドの周波数バーを下部に表示しています(笑)

カスタマイズ設定て壁紙を設定する所がありました。
そこには、このように画面がさびしいのを補う為か4種類の静止画と3種類の動画、チャプター画像、スペアナ、時計表示から設定することが出来るので自分の場合は時計表示させてあります。

なぜなら通常の時計表示は非常に小さいのです。
どれくらいの小ささかというと写真画面で時刻表示している上部に青い文字列らしきものが写っているの解りませんか?
拡大表示すると分かるのですが、ここには日時と曜日が表示されています。(写真では”8/4 Sat")
その表示されている下部に何も表示されていない部分があるのですが、ここに時刻も表示がされています(^^;

これでは、アカンでしょうと時計表示の設定を変える所を探した結果、カスタマイズ設定の壁紙設定で時刻表示を設定することが出来ましたが時刻表示のデザインがこれひとつしかありません。
もっとバリエーションがあればいいのにと思いました。
ラジオ画面


次に動画再生ですが、これには最初すごく悩まされました。
取説には動画再生可能なファイル形式名はDivXとMPEG1/MPEG2/MPEG4と載っているのですが、条件や設定の記載は”.mp4”拡張子では再生できない。再生可能なのは”aviもしくはdivx”の拡張子のファイルのみという事だけで他に情報は何もなし(T_T)
パイオニアさん、これだけの情報でどうやって動画再生出来るのですか?

データー量が多くなるMPEG1やMPEG2で動画を起こす気は無く、圧縮率の高いMPEG4形式でネットで検索すると、価格コムのクチコミで以下の情報を得られました。
ーーー
◇MPEG4につきまして-----------------------------------------------
≪映像≫ ファイル形式:MPEG4  拡張子:.avi/.divx  コーデック:MPEG-4
プロファイル:Simple Profile 最大解像度:720 × 576  最大フレームレート:30fps
最大ビットレート:10.08Mbps(但し、デコーダとしての上限値であり、超えるビットレートが存在してもエラーとはしません。カクカク再生する場合あります。)
≪音声≫
コーデック:MP3   サンプリング周波数:8kHz~48kHz
ビットレート:8kbps~320KbpsVBR対応   量子化ビット数:20 bit

音声につきましては、下記コーデックも対応致しております。

コーデック:AC3  サンプリング周波数:32/44.1/48kHz
ビットレート:32~448kbps  量子化ビット数:20bit

◇DIVXにつきまして------------------------------------------------

≪映像≫
ファイル形式:DIVX  拡張子:.avi/.divx  コーデック:DIVX
プロファイル:HomeTheater Ver.3、4、5、6 最大解像度:720×576   最大フレームレート:30fps
最大ビットレート:10.08Mbps

≪音声≫
コーデック:MP3   サンプリング周波数:8kHz~48kHz
ビットレート:8kbps~320KbpsVBR対応   量子化ビット数:20 bit

音声につきましては、下記コーデックも対応致しております。

コーデック:AC3  サンプリング周波数:32/44.1/48kHz
ビットレート:32~448kbps  量子化ビット数:20bit
ーーー

最初手元にあったアプリでAVIファイル形式で動画変換しても、再生できないファイルと表示され、その後もコーデックやファイル形式の設定を変えたりし、他アプリで変換したりもしました。

そこで最終的にたどり着いた設定は、以下の通り。



アプリでの変換設定

◯動画
動画コーデック:xvid  (DIVXと互換性があり通常再生できます)
動画サイズ:original
動画ビットレート:768
 * 768 = FH-770DVDの表示能力からすると、かなり無駄な高画質設定だと思うので好みに応じて調整してください
ビデオフレームレート:Auto

◯オーディオ
オーディオコーデック:mp3
オーディオビットレート:128
サンプルビットレート:44100
オーディオチャンネル:2
A/V同期:Default


使用機種は:MacBook Pro OS10.7.4
動画変換アプリ:Any Video Converter、もしくは Kigo Video Converter
これは名前は違いますが中身は同じフリーのアプリでAny Video Converterの方はサポートが終了していますがKigo Video Converterの方はアップデートされていますしWIN版も出ていてそちらの方が多機能です。
ただ、アップデートによって表示デザインが変わり操作が以前に比べるとしづらくなっている気がします。

追記:Any Video Converter、Kigo Video Converter 共に640×360と512×288 等の16:9比率の画面サイズ指定リストが在りませんが、カスタマイズ保存ファイルを書き換えることで可能です。
まず画面サイズ指定以外を設定したい設定にしてファイルを一度カスタマイズ保存します。するとLibraryフォルダ内に”profiles.xml”というファイルができますので、それをテキストエディタ等で開き画面サイズ指定部分のみ希望するサイズ指定に書き換える事で可能です。

ただ我輩は、HandBrake 0.9.3(最新バージョンではaviの書き出しが出来ません)がプレビュー表示確認や2-pass設定が出来る等、マックだと一番使いやすいので現在は、こちらを使用しています。

追記:
Mac限定ですが、動画変換が非常に簡単な Conversion という動画変換ソフトがFH-770DVD の再生動画作成に使用可能でした。
Normal以下の設定にすると音がモノラルになってしまうのが残念ですが変換が簡単だったので紹介します


新たにMac OSX用FFMPEGフロントエンド 変換アプリ「Datura」で、変換が可能で簡単な設定が出来るので、HandBrake等での煩わしい設定が嫌な方にはお勧めします。


▽▽▽追記(2013.6.14)▽▽▽

本家DivX のページよりDivX Plusソフトウェアを無料ダウンロードすることによって、インストールされる"DivX Plus Converter"を使用して動画変換する事によって簡単にFH-770DVD、FH-780DVD 用に再生できるファイルを作る事が可能です。(DivXのページにてFH-770DVD、FH-780DVDの対応表示在り

DivX Plusソフトウェアのレビューはこちらです。

△△△追記(2013.6.14)△△△



我輩の場合、大体の元ファイル動画サイズが16:9の640×360もしくは512×288なので通常original設定で変換して再生しています。
確認していませんが画面サイズに関しては、最大解像度:720×576 を超えない範囲であれば大丈夫なようです。
動画コーデックはMPEG4でもデーターサイズや画質にあまり違いが認められないので私の場合、xvidを使用しました。
オーディオコーデックはAC3だとPCでの再生で音声が再生されない不具合が生じたのと、データーサイズ的にもmp3と大差が無かったので、mp3を使用しています。
動画表示画面



今感じる不満は、動画再生時にファイル名表示が無いこと。
再生中ファイルリストを表示するとどうやら一番上に表示されているファイル名がそのようだけど他に表示させる設定など無い様です。

また、m3uのプレイリストに対応して無くフォルダ毎にファイル名に順番を示す番号を振るなどしてもうまく再生順が設定できませんが後日フリーアプリを使用する事で再生順を設定できるようになりました
動画リスト表示


動画再生には、DVD-R,-R/WやUSBメモリが使用できます。
今回USBメモリを使用しましたがアクセスランプが光るので、特に夜間は目に入ると気になりますので、延長コードや目隠し等が必要かもしれません。

追記:
後日100円ショップのUSB延長コードを付けました。

我輩は、今後しばらくは動画再生はDVD-R/Wで行い、USBスロットは音楽再生用にしUSBメモリやiPodを繋ぎたいと思います。




・円安で高くなる前に、そしてこれからは将来、中のHDDが逝っても3TB問題をクリアしていて3TB以上のHDDに中を入れ替えても使用出来る可能性があるHDDの購入をお勧めします。
BUFFALO 外付けハードディスク PC/家電対応 (Regza[レグザ]) 3TB HD-LBV3.0TU2/N [フラストレーションフリーパッケージ(FFP)]BUFFALO 外付けハードディスク PC/家電対応 (Regza[レグザ]) 3TB HD-LBV3.0TU2/N [フラストレーションフリーパッケージ(FFP)]
(2011/07/01)
バッファロー

商品詳細を見る

関連記事
